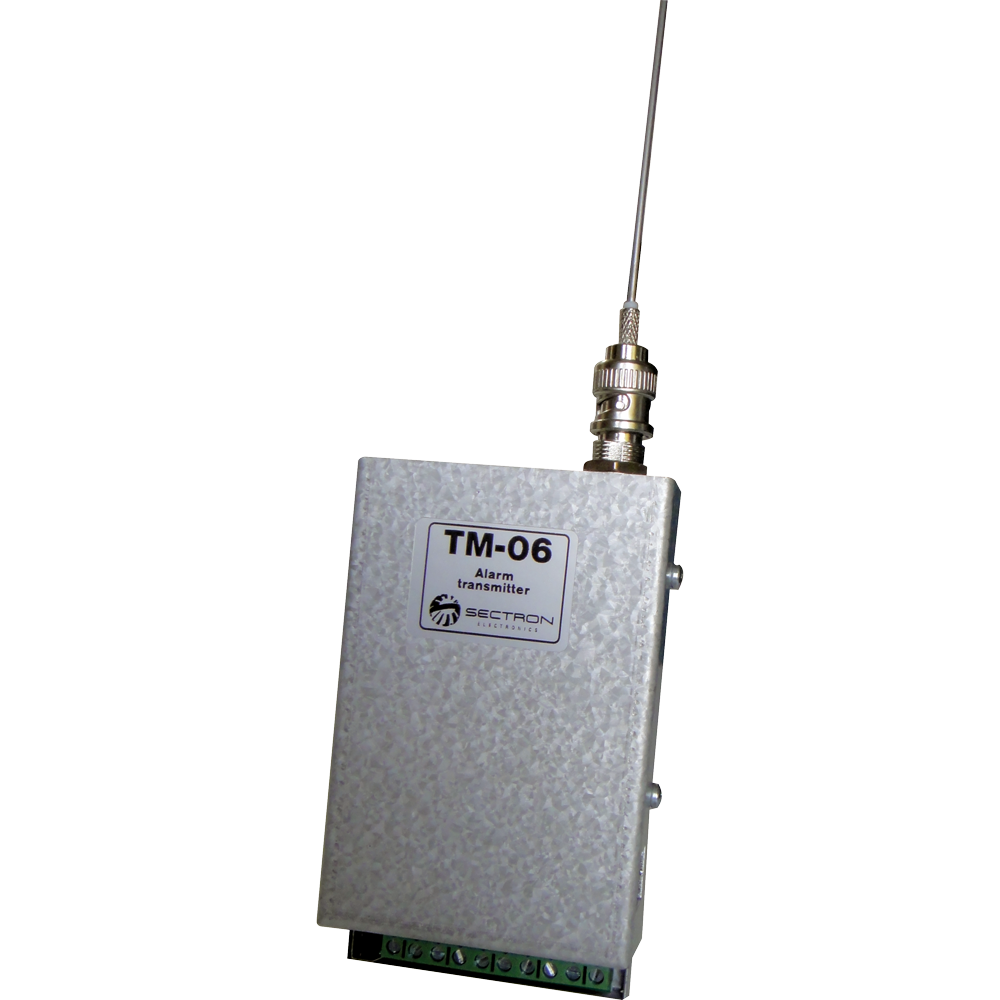

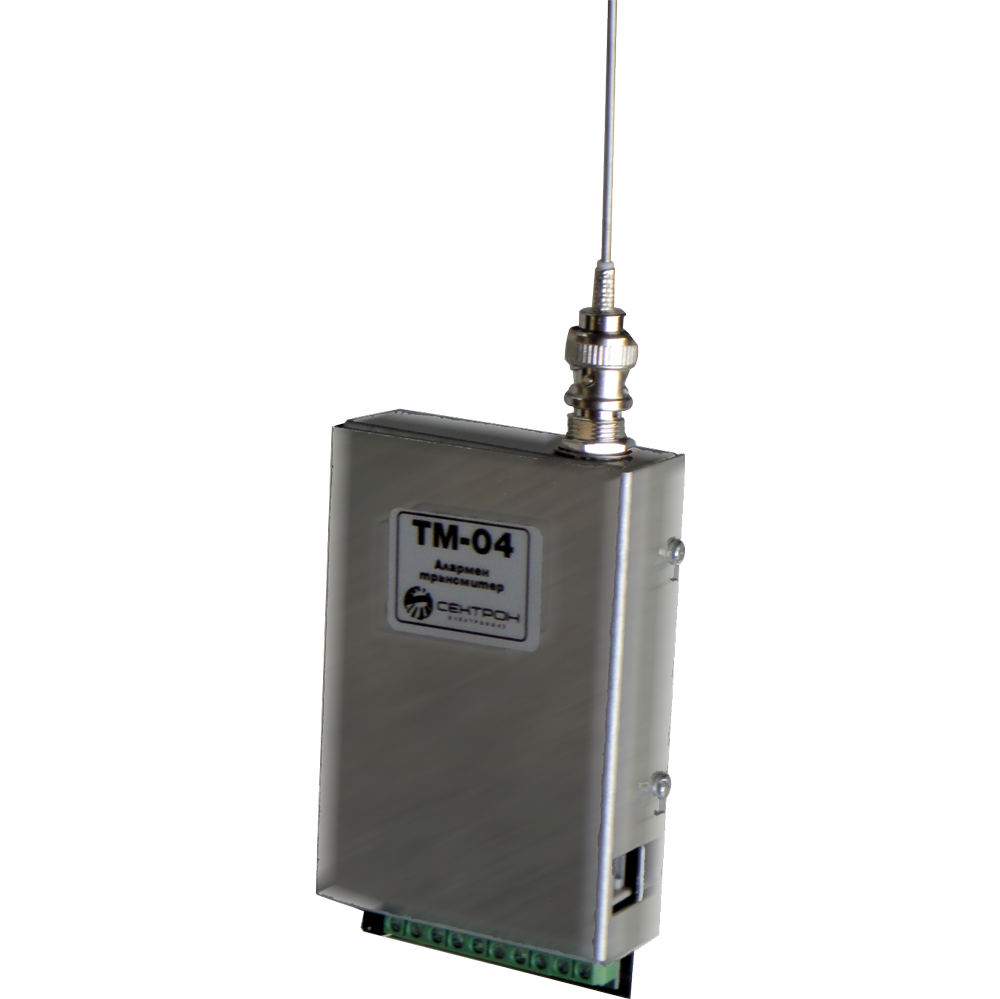

• Работна честота : VHF 137 – 174 Mhz.
• Модулация: FM, FSK, PWM
• Изходна мощност: 5W
• Импеданс: 50 Ω BNC конектор.
• 4 входа
• Програмируеми периодични тестови съобщения
• Двучестотен режим на излъчване
• Включени в комплектацията захранващи кабели и антена


• Модулация: FM, FSK, PWM
• Честота : VHF 137 – 174 Mhz/ UHF 410 – 504 Mhz
• Изходна мощност: 7W in VHF / 2W in UHF
• Импеданс: 50 Ω BNC конект


• Ново поколение на алармени радиопредаватели работещи с KP Electronics(LARS) и Electronics Line(KEL) протокол
• Честотен обхват: 135-175 MHz
• Програмируемо ниво на изходната мощност до 10 W
• Възможност за разделяне на предавателя на две независими една от друга групи (предаване на информация от два различни обекта)
• Канално отстояние: 12,5/25 KHz
• 8 алармени входа
• Многочестотен режим на излъчване на алармените сигнали като защита срещу заглушаване на радио канала
• Брой работни честоти 8 (1 основна + 7 backup честоти)
• Захранване:12Vdc


• Ново поколение на алармени радиопредаватели работещи с KP Electronics(LARS) и Electronics Line(KEL) протокол.
• Честотен обхват: 406-504 MHz
• Програмируемо ниво на изходната мощност до 10 W
• Възможност за разделяне на предавателя на две независими една от друга групи (предаване на информация от два различни обекта).
• Канално отстояние: 12,5/25 KHz
• 8 алармени входа
• Многочестотен режим на излъчване на алармените сигнали като защита срещу заглушаване на радио канала.
• Брой работни честоти 8 (1 основна + 7 backup честоти).
• Захранване:12Vdc


Комуникационен модул за предаване на данни към два мониторинг центъра (основен и резервен) чрез GPRS преносна среда, с използване на UDP протокол, Формат на доклада: Contact ID, Напълно съвместим с всички алармени системи, използващи протокол Contact ID

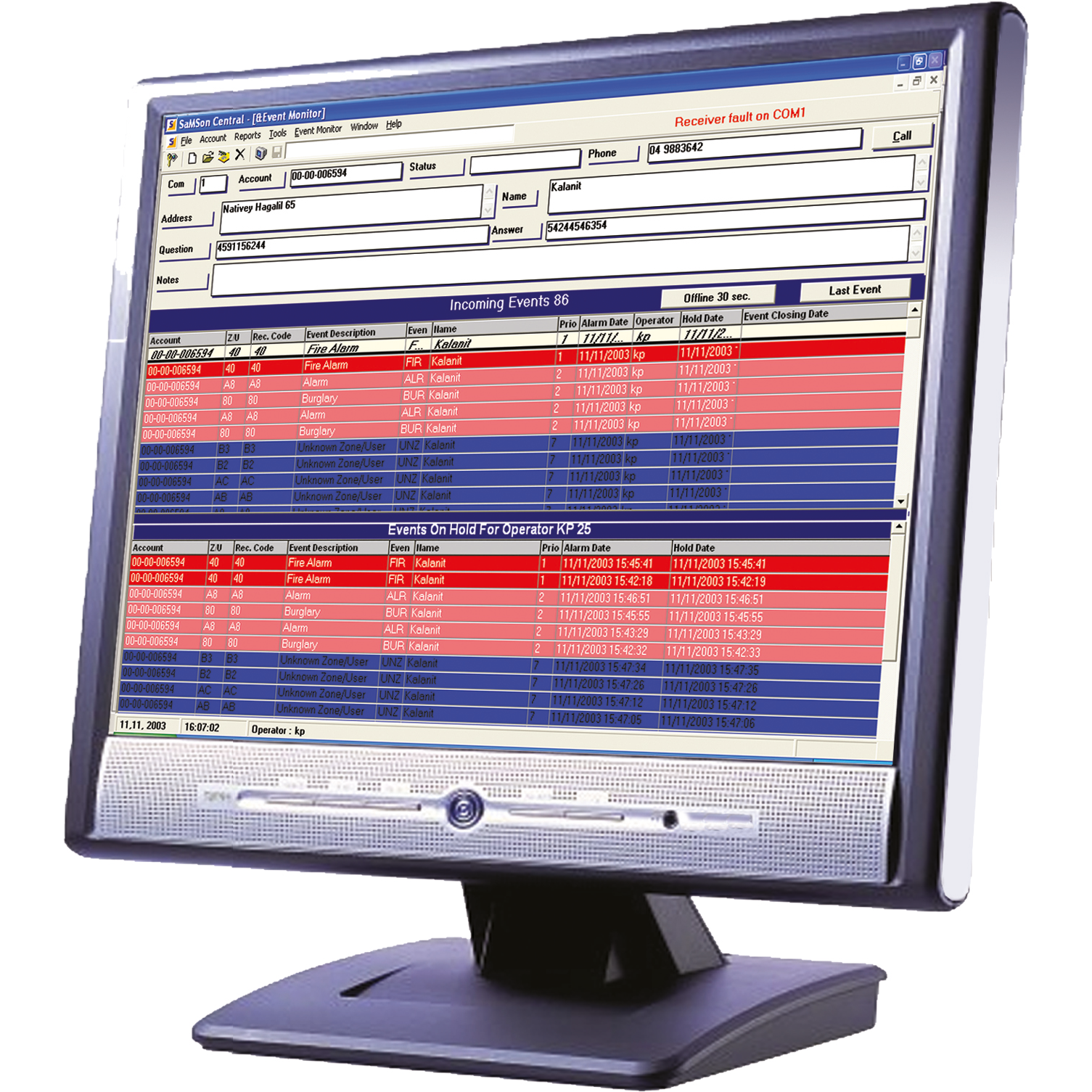

Прием и обработка на постъпващите събития от приложимите на пазара мониторинг софтуери за наблюдение /POWER LINK, LARS, SAMSON и др./

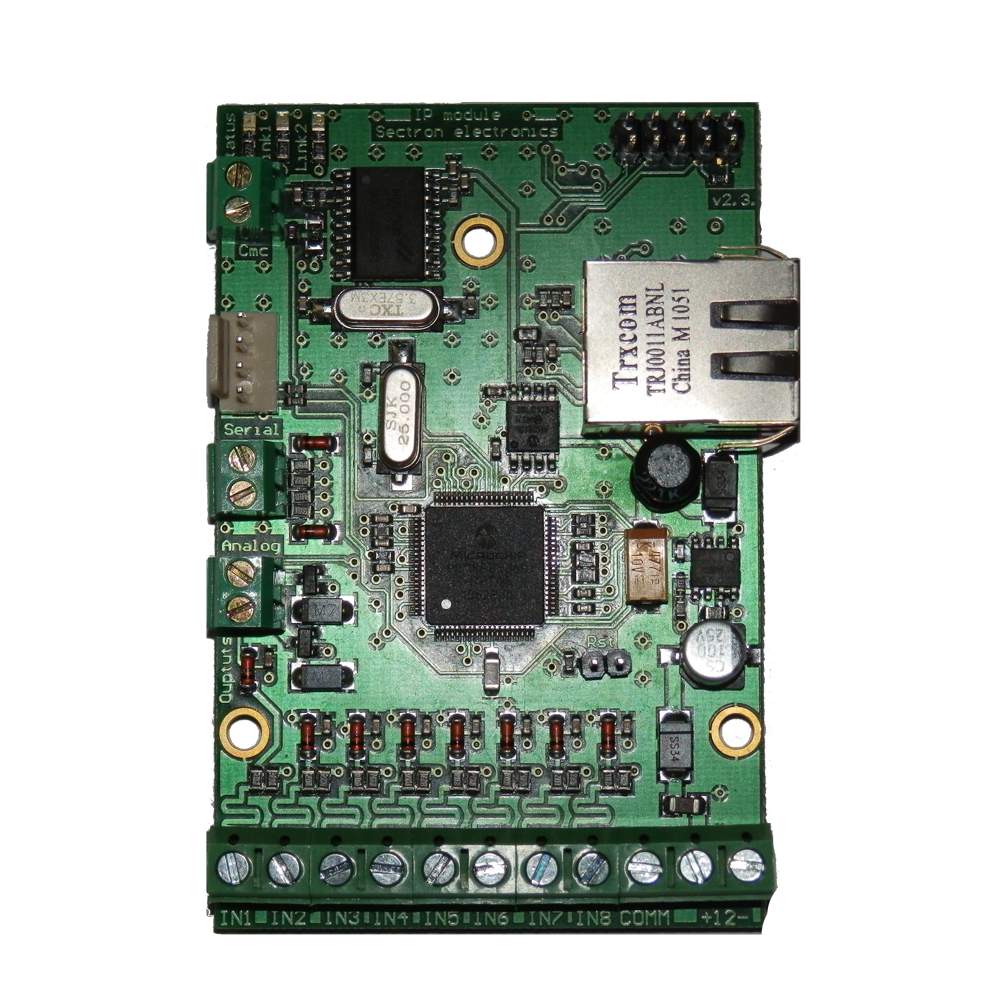

IP комуникационния модул е идеално решение за мониторинг там където имаме наличен кабелен Internet. Според конфигурираните параметри IPM10L модула изпраща данни за изходните сигнали /статус събития, аларми и др/ от контролния панел на охранителната система към централната станция през TCP/ IP мрежа. След настройка на мрежата и въвеждане на данните в мониторинг станцията събитията са готови да бъдат изпратени до две различни приемни станции.
Модула използва UDP протокол и 128-битово AES криптиране. Ключът за криптиране се променя, така че използван вече ключ никога повече не се използва. Всеки следващ ключ се генерира от реален генератор на случайни числа с база шумовия фон.
Предаване на данни по Ethernet – с използване на UDP протокол.
• IPM10L осигурява:
• Двупосочна криптирана комуникация (AES-128)
• Автоматично конфигуриране на мрежови настройки
• Дистанционно програмиране
• Получаване на събития чрез сериен порт.
• Центърът за мониторинг следи дистанционно интегритета на връзката с контролния панел през програмируем период от време (1 - 255 сек.)
• Получаване на команди към релейните изходи без нарушаване на предаването на алармените сигнали.
• Функция за обновяване на фърмуера
• Комуникационни канали:
• UDP по Ethernet 10 Mbps, Статичен или динамичен IР адрес
• Формат на доклада: Contact ID
• Входове:
• 8 цифрови входа
• 2 аналогови входа с обхват 0~2V
• 1 комуникационен вход с DTMF кодиране
• 1 Ethernet вход: 10Mbps, RJ-45
• Цифрови изходи: 2, товар до ЗА
• Сериен порт: 2
• Serial 1: за връзка между IPM10L и контролен панел Paradox
• Serial 2: за настройване (програмиране) на работните параметри

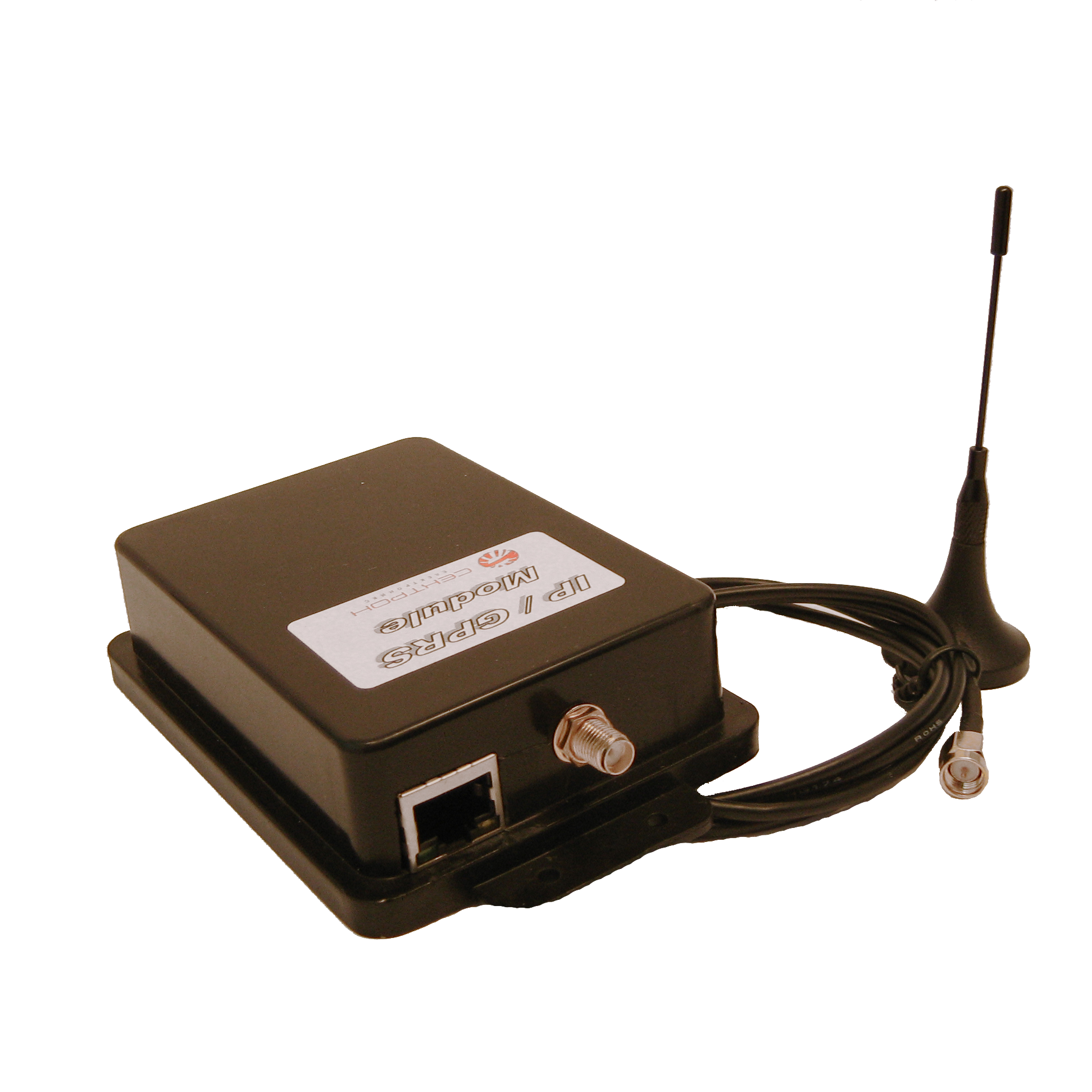

IРМ 10R се свързва към контролен панел на охранителна система и осигурява надеждно предаване на алармените съобщения към два мониторинг центъра (основен и резервен) чрез Ethernet 10Mbps или GPRS преносна среда, с използване на UDP протокол. При отпадане на едната преносна среда, сигналите автоматично се изпращат през другата. Модулът може да се конфигурира за работа като се използва един комуникационен канал - само Ethernet или само GSM/GPRS комуникация.
Основни функции на модула:
• Изпраща всички събития генерирани от контролния панел.
• Свързване чрез сериен порт директно към контролни панели Paradox, а чрез комуникатор към панели на други производители.
• Напълно съвместим с всички алармени системи, използващи протокол Contact ID.
• Увеличена надеждност на комуникацията чрез изпращане на сигналите от алармения панел чрез използване на два независими метода за комуникация - чрез Ethernet 10 Mbps и безжично, чрез GPRS. Основният (приоритетен) комуникационен канал е Ethernet 10Mbps.
• Едновременна работа с 2 мониторинг центъра (сървъра) – основен и резервен.
IPM10R осигурява:
• Автоматично конфигуриране на мрежови настройки
• Дистанционно програмиране (чрез LAN/GPRS мрежа) чрез уеб интерфейс на модула или сървъра
• Получаване на събития чрез сериен порт
• Контрол на изходите през Internet без това да нарушава алармената комуникация
• Функция за обновяване на фърмуера
• Комуникационни канали:
• UDP по Ethernet 10 Mbps, Статичен или динамичен IР адрес
• UDP чрез GPRS, Статичен или динамичен IР адрес
• Формат на доклада: Contact ID
• Входове:
• 8 цифрови входа
• 2 аналогови входа с обхват 0~2V
• 1 комуникационен вход с DTMF кодиране
• 1 Ethernet вход: 10Mbps, RJ-45
• Цифрови изходи: 2, товар до ЗА
• Сериен порт: 2
• Serial 1: за връзка между IPM10R и контролен панел Paradox
• Serial 2: за настройване (програмиране) на работните параметри
• 128bit AES криптиране - всеки следващ ключ се генерира от реален генератор на случайни числа с база шумовия фон
• Тестови сигнали от мониторинг център до контролния панел през програмируем период от време (1 - 255 сек.)
• Енергонезависима памет 1Mbit:
• Памет за 500 събития от серийния порт
• Памет за 200 събития от вход комуникатор
• Памет за 16 събития от цифровите входове
• Пространство за съхранение на уеб страница
• Захранване: 5~35 Vdc, 10mA
• Работна температура: - 40°C~ + 85°C


Служи за приемане и обработка на сигналите само от регистрираните в сървъра модули IPM 10, както и за предаване на алармени сигнали към софтуер наблюдение и визуализация (мониторинг софтуер). Съвместим с мониторинг софтуери POWER LINK, LARS, SAMSON и др.
Сървърът има следните административни функционални възможности:
• Регистриране на IP модул
• Информация за регистрираните модули
• Изтриване на модул
• Програмиране на модули
• Активиране на изходите на IP модули

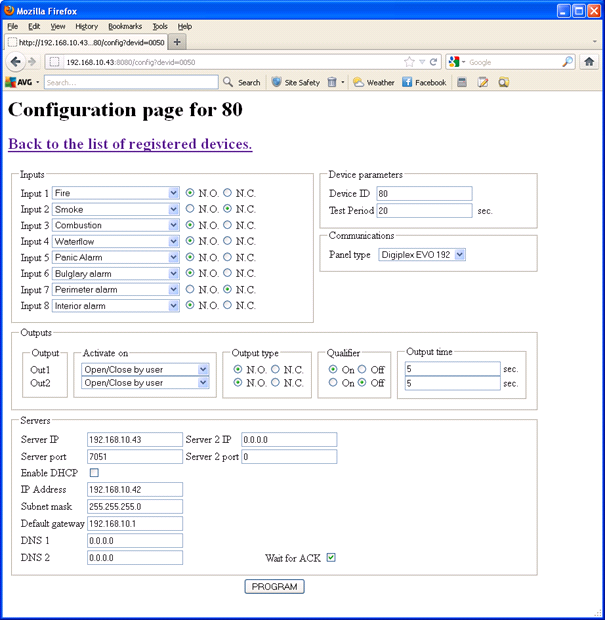

Чрез HTTP сървъра е възможно настройване на работните параметри на сървъра, а така също и управление на IP модулите.
Управление на регистрираните IP модули: През web browser е необходимо да се отвори HTTP сървъра за управление на модулите. Сървърът извежда списък на регистрираните модули. Номерът на модула (ID номер) е хипер-връзка към страница съдържаща информация за него, която включва:
• HexId – идентификационен номер на модула в шестнадесетичен формат
• IP – текущ IP адрес и порт на модула
• Serial number – фабричен номер на модула
• Duplication history size - брой дублирани пакети от модула
• Last CLK timestamp – текущо време на модула
• Last CLK delta – делта на времето между сървъра и модула
• Радио-бутони за управление на цифровите изходи на модула
• За достъп до сървъра е необходимо да се зададе потребителско име и парола.
• Криптиране: Изпълнението на функционалността по кодиране на сигналите се базира на стандарта AES, с използване на предоставения от Java SDK Crypto API.
• Сървърът е изцяло изпълнен на Java, с изключение на драйвера за серийния порт, който представлява споделена библиотека (DYL, SO, DLL), която има портове за Mac OS X, Linux, Windows.
• С тази конфигурация сървърът успешно функционира върху споменатите операционни системи.
• Преди да започне инсталацията на сървъра е необходимо се инсталира Microsoft .net Framework 4.0.

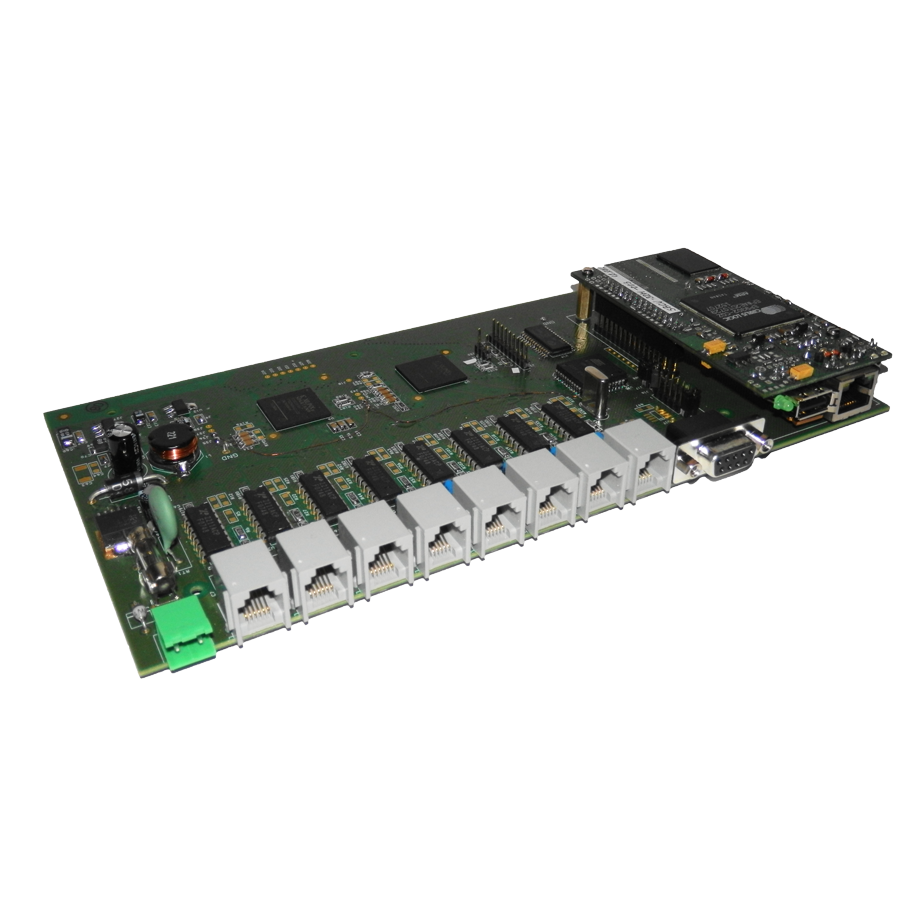

Служи за изграждане на инфраструктура за приемане и препредаване на радиосигнали (алармени сигнали и служебни данни за статуса на обекта) в диапазони 136-174MHz и 403-512MHz. Получените радиосигнали се ретранслират по радиоканал и/или чрез IP мрежа (по кабел или безжично чрез GSM/GPRS), което повишава значително обема и надеждността на предаваната/получена информация. Използват се протоколи LARS и KEL, с възможност за прекодиране на съобщенията
от KEL към LARS.
RSCD има вградена опция за филтриране на съобщенията с регулируемо закъснение на филтъра (от 10s до 120s, стъпка 10s), спрямо момента на постъпване на входния радиосигнал.
• Интерфейси:
• Цифрови радио-входове: 8
• Цифрови радио-изходи: 8
• Серийни портове: 2
• Serial 1: за връзка с мониторинг софтуер.
• Serial 2: за връзка с GPRS модем (допълнителна платка като опция).
• USB портове: 2
• USB1: за архивиране на постъпващата информация.
• USB2: за USB GSM модем.
• TCP/IP порт: 100 Mbps.
• Индивидуални параметри за всеки един от входовете/изходите:
• Системен адрес.
• Контрол по четност/нечетност.
• Брой повторения на пакета.
• Закъснение при ретранслиране (стъпка 20ms.)
• Филтър по тип на съобщенията – оригинал или репитер,
• Ретранслиране на съобщенията като оригинал или репитер.
• Прекодиране на системния адрес като„backup” системен адрес.
• Захранване: 12Vdc, 200 mA.
• Tемпературен обхват: - 40°C до + 85°C.
